CoAE系列 整条旋转对称工件的车削和铣削。

CoAE型端面带动件使用时应手工夹在机床上,它大多数情况下用于整条的夹紧车削加工。部件的端面被夹紧,夹紧后还能额外完成铣削加工。即便端面不平或正交性偏移较大,它也能输出恒定的夹紧力,这是此款产品的优势。接口径向无齿隙。借助模块化构造,仅需一个端面带动件即可匹配不同的顶尖以及不同的带动件圆盘,从而完成对不同形状的加工。CoAE型端面带动件既可用于逆时针旋转,也可用于顺时针旋转。CoAE型端面带动件是Röhm旗下CoA型和CoE型端面带动件的替代品,将两款带动件的优点集于一身。

适用何种机械

手工夹紧的加工机械(CoK型适用自动夹紧的加工机械)

用于何种目的

整条旋转对称工件的车削和铣削。

为什么

  • 圆形加工精度可达0.015 mm
  • 轴向负载可达8 kN
  • 工件重量可达350 kg
  • 轴向可精调节的弹簧包,用于适配定心力
  • 径向无齿隙

多少

仅需一个底座即可同时加工多个工件

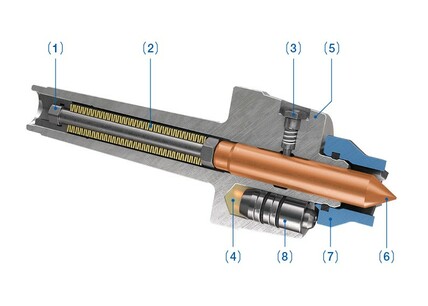

  1. 调节螺栓
  2. 弹簧包
  3. 锁定装置
  4. 液压容器
  5. 底座
  6. 顶尖
  7. 带动件圆盘
  8. 螺钉
