Serié CoAE para tornear em todo o comprimento

O CoAE é um arrastador frontal, que é apertado manualmente em um torno. É sobretudo usado para um torneamento de usinagem ao longo de todo o comprimento. Os componentes são apertados de frente. Na mesma fixação pode ainda ser efetuada uma fresagem. Ele se distingue por uma força de aperto constante, mesmo em faces frontais desniveladas ou desvios maiores da ortogonalidade. A fixação não tem folga radial. A estrutura modular permite usar diferentes pontas, assim como diferentes discos arrastadores com um único arrastador frontal, usinando assim as
geometrias mais diversas. O CoAE pode ser usado tanto na rotação no sentido horário como anti-horário.

O CoAE substitui o arrastador frontal CoA e CoE da Röhm. Ele combina as vantagens dos dois arrastadores em um só.

Para quem
Máquinas de usinagem de aperto manual (variante CoK para máquinas de usinagem de aperto automático)

Para quê
Tornear e fresar geometrias rotativas simétricas em todo o comprimento.

Porquê

  • Concentricidade de até 0,01 mm
  • Até 8 kN de esforço axial possível
  • Até 350 kg de peso da peça de trabalho
  • Pacote elástico axial, de regulação sensível para adaptação à força de centragem
  • Radial sem folga

Quanto
Com apenas um corpo de base, é possível usinar várias geometrias no mesmo tamanho.

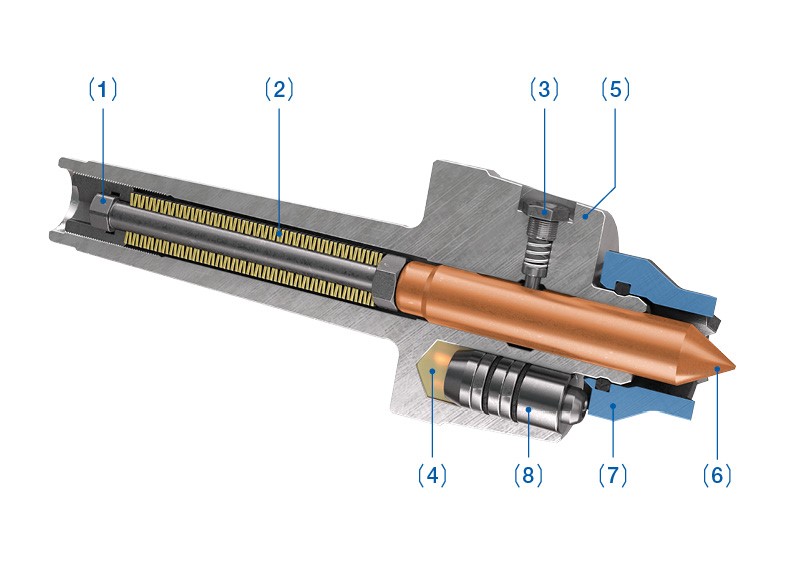

  1. Parafuso de ajuste
  2. Pacote elástico
  3. Retenção
  4. Reservatório hidraulico
  5. Corpo base
  6. Pontas amovíveis
  7. Discos arrastadores
  8. parafuso
