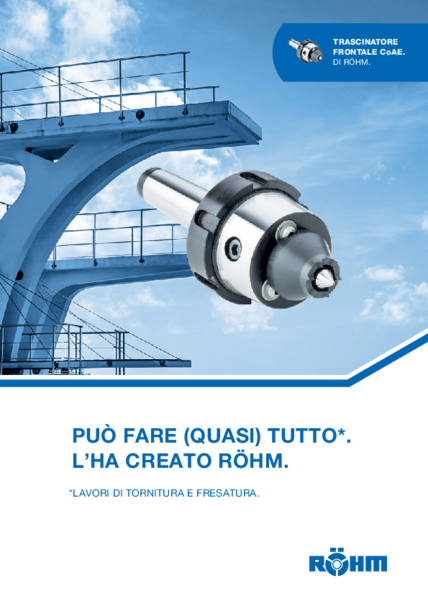

CoAE linea al lavori di tornitura e fresatura su tutta la lunghezza del pezzo

Il CoAE è un trascinatore frontale che viene installato manualmente su un tornio. Viene impiegato in preva-lenza per lavori di tornitura su tutta la lunghezza del pezzo. I componenti vengono serrati sul lato frontale. Con la medesima installazione è possibile eseguire anche ulteriori lavori di fresatura. La performance del CoAE è particolarmente convincente grazie alla forza di serraggio costante, anche in caso di superfici frontali irregolari o di scostamenti rilevanti sul piano ortogona-le. L’alloggiamento è privo di gioco radiale. Grazie alla conformazione modulare è possibile impiegare diverse punte e dischi di trascinamento per un solo trascina-tore frontale ed eseguire la lavorazione sulle geometrie più svariate. È possibile utilizzare il CoAE sia con moto destrorso che sinistrorso.

Il CoAE sostituisce i due trascinatori CoA e CoE di Röhm, combinando i vantaggi di entrambi.

PER CHI
Macchine di finitura ad azionamento  manuale (variante CoK per macchine di  finitura ad azionamento automatico)

PER COSA
Tornitura e fresatura di geometrie con simmetria rotazionale su tutta la loro lunghezza.

PERCHÉ

  • Concentricità fino a 0,01 mm
  • Carico assiale fino 8 k
  • Per pezzi fino a 350 k
  • Sistema di molle assiali regolabili in modo continuo per l‘adeguamento del centraggio
  • Senza gioco radiale

QUANTO

Con un solo corpo centrale è possibile  lavorare entro un’unica dimensione con  diverse geometrie.

  1. Vite di regolazione
  2. Sistema a molle
  3. Sistema di arresto
  4. Serbatoio idraulico
  5. Corpo centrale
  6. Punta
  7. Disco di trascinamento
  8. Perno

COAE - HOW DOES IT WORK?
