Hülsenspanndorne, manuell betätigt

zum manuellen, präzisen Innenspannen für Drehen, Fräsen, Schleifen und Verzahnen

Die zentrische und umfassende Innenspannung der Hülsenspanndorne überzeugt besonders bei sehr kleinen Spanndurchmessern und bei geringen Bauhöhen.

Die meisten manuell spannende Hülsenspanndorne von Röhm können über einen Adapter in kraftbetätigte, d.h. automatisch spannende, Hülsenspanndorne modifiziert werden.

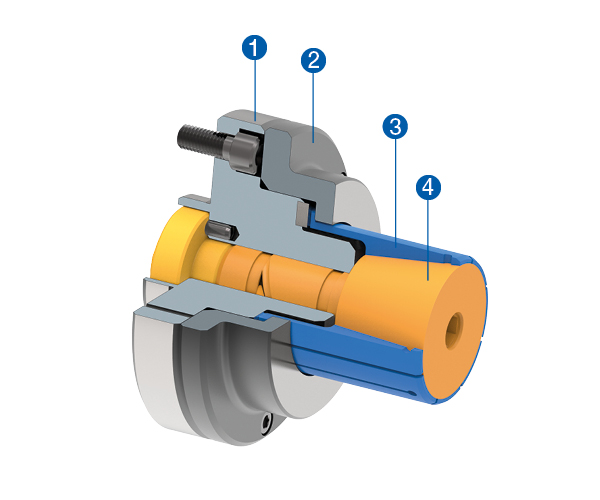

1: Geringes Gewicht und reduzierte Bauhöhe durch kompakte Bauweise

2: Werkstückanschlag für hohe Planlaufgenauigkeit

3: Doppelseitig geschlitzte Spannhülse für hohe Rundlaufgenauigkeit

4: Dehnung der Spannhülse über den Spannkegel

MFS

Innenspannung mit Axialzug von runden Werkstücken für Dreh-, Fräs-, Schleif- und Verzahnungsoperationen, sowie zum Wuchten und Messen. Ideal für dünnwandige sowie lange Werkstücke bzw. große Spannlängen.
Spannbereich: Ø 20,7–55,7

MFR

Innenspannung ohne Axialzug von runden Werkstücken für Dreh-, Fräs-, Schleif- und Verzahnungsoperationen, sowie zum Wuchten und Messen. Ideal für kurze Spannlängen bzw. Werkstücke, Sacklöcher, Stufenbohrungen
Spannbereich: Ø 20,2–71,7

MZB

Innenspannung mit Axialzug von runden Werkstücken mit sehr kleinem Spanndurchmesser für Dreh-, Fräs-, Schleif- und Verzahnungsoperationen, sowie zum Wuchten und Messen.
Spannbereich: Ø 7,5–79,7
