MANDRIN DE TOURNAGE AVEC ANNEAU A SPIRALE - LE DURO-M. DE RÖHM.
IL EXISTE UN DURO-M ADAPTE A CHAQUE UTILISATION.
Le Duro-M est un mandrin de tournage
manuel à spirale plane et passage traversant. Il est principalement utilisé sur les tours conventionnels pour l'usinage par enlèvement de copeaux de pièces tournées. Le corps du mandrin Duro-M est toujours en acier et conçu pour une accessibilité optimale, tout en réduisant le poids et l'inertie. Une arête d'égouttage pour le liquide de refroidissement est intégrée sur le pourtour. La face avant est aplatie vers les bords.
Le Duro-M existe en version à deux, trois, quatre et six mors. Côté raccordement, des logements cylindriques (fixation par l'arrière [DIN6350, forme A], fixation par l'avant [DIN6350, modifiée]), des logements coniques courts (fixation par l'avant [ISO 702-1/DIN 55026], Camlock [ISO 702-2/DIN 55029], baïonnette [ISO 702-3/DIN 55027]) sont disponibles.
En option, le Duro-M est également disponible avec un double guidage des mors.
La livraison du Duro-M comprend soit un jeu de mors de perçage et de tournage, soit un jeu de mors de base et de mors d'inversion. Les mors sont affûtés en usine en fonction de votre mandrin.
Les mandrins DURO-M sont disponibles en tant que mandrins à 2, 3 et 4 mors jusqu'à la taille Ø315mm incluse avec les lentilles rodées.
Tous les mandrins à 4 mors avec fixation à l'avant n'ont pas de lentilles. Tous les mandrins à 6 mors sont également dépourvus de lentilles.
Disponible à partir du 01.03.2022
POUR QUI
Tours à serrage conventionnel, horizontaux et verticaux ainsi que fraiseuses, tables rotatives et appareils de division. Principalement dans la fabrication de pièces uniques ou de petites séries ou dans les ateliers de réparation.
POURQUOI
-
Très large gamme de diamètres (à partir de Ø 74 jusqu'à Ø 630)
-
Corps de mandrin (ainsi que tous les autres composants) en acier
-
Toutes les interfaces de broche courantes
-
Au choix comme mandrin à 2, 3, 4 ou 6 mors
-
Au choix avec double guidage
-
Force de serrage élevée
-
Haute précision de rotation
-
Poids et inertie de masse optimisés
-
Contour perturbateur minimal

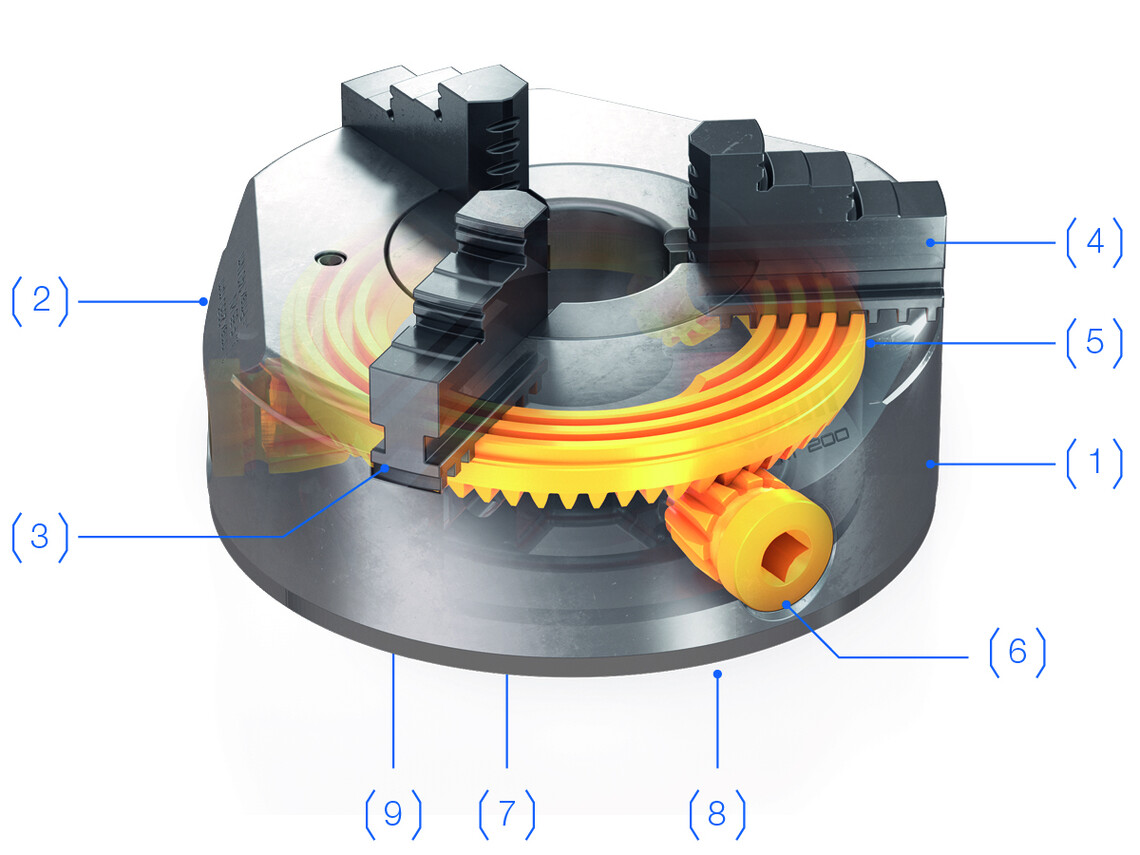

1: Corps du mandrin
2: Lentilles
3: Guide-mors
4: Mors de serrage
5: Anneau à spirale
6: Entraînement
7: Couvercle
8: Bord de contrôle
9: Vis de fixation
Avec le Duro-M, il est possible de serrer centrées des pièces de manière symétrique par rapport à la rotation. Le serrage se fait au
moyen de mors de serrage (4), qui se bloquent axialement sur l'axe de rotation grâce à un dispositif de réglage approprié. Avec les mandrins dits à spirale plate, comme le Duro-M, cela se fait via un anneau à spirale (5). Des glissières en forme de spirale sont incorporées sur sa face supérieure. Les faces inférieures des mors de serrage s'engagent dans ces glissières. Lorsque l’anneau à spirale est retourné, les mors de serrage se déplacent axialement et serrent (ou relâchent) la pièce).
L'anneau à spirale est mis en rotation par l'un des nombreux entraînements (6) qui sont dentés pour correspondre aux dents de la face inférieure de l'anneau à spirale. Pour régler le mandrin, la clé de serrage est insérée dans la tête de l'un des entraînements, puis tournée. Les entraînements sont bloqués au moyen des vis de maintien de l'entraînement.
L'ensemble du mécanisme, composé de l'entraînement et de l’anneau à spirale, est inséré dans le corps du mandrin (1) et y est guidé. En raison de sa conception en une seule pièce, ce modèle est très rigide. Il est fermé à l'arrière par le couvercle (7) avec des vis.
En raison de ce principe (entre autres à cause des tolérances de fabrication), il y a un entraînement qui est plus précis que les autres. Il est appelé « entraînement zéro » et est déterminé pendant la production du mandrin chez Röhm avec un marquage clair avec flèche. Lorsque les mors sont rectifiés pour la première fois (également pendant la production chez Röhm), le mandrin est serré sur cet entraînement.

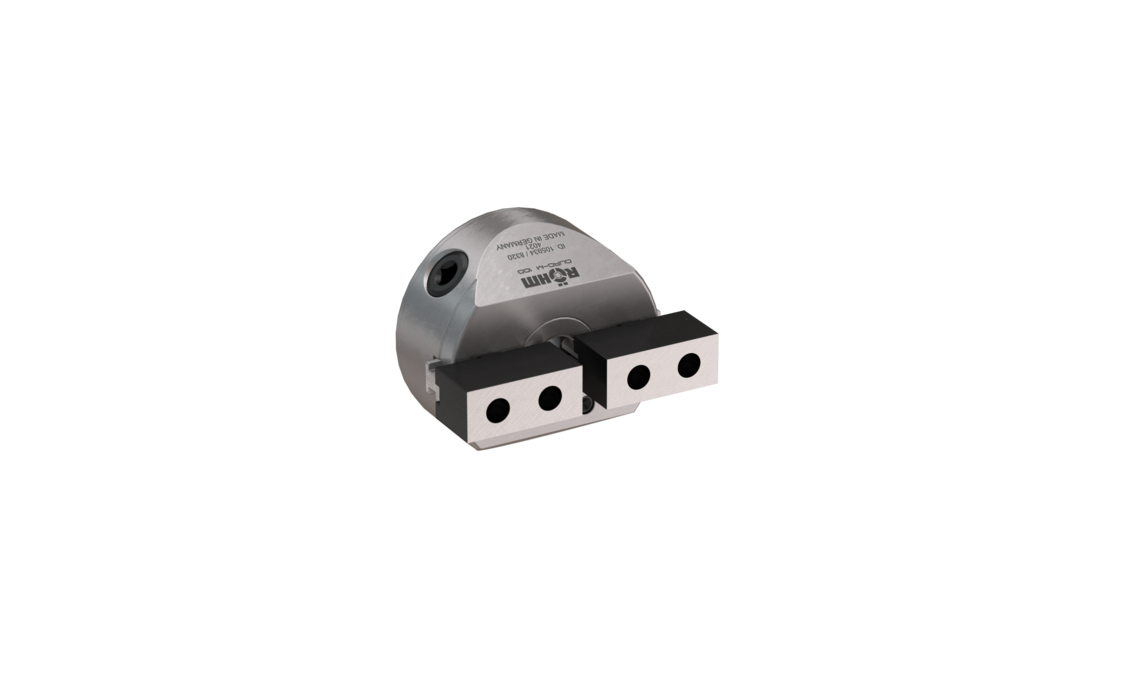

Duro-M, mandrin à spirale plane à 2 mors
Version en acier pour forces de serrage élevées, précision de rotation élevée pour une utilisation universelle sur tours, plateaux circulaires, diviseurs, diamètre extérieur 74-1250 mm ; force de serrage jusqu'à 115 kN

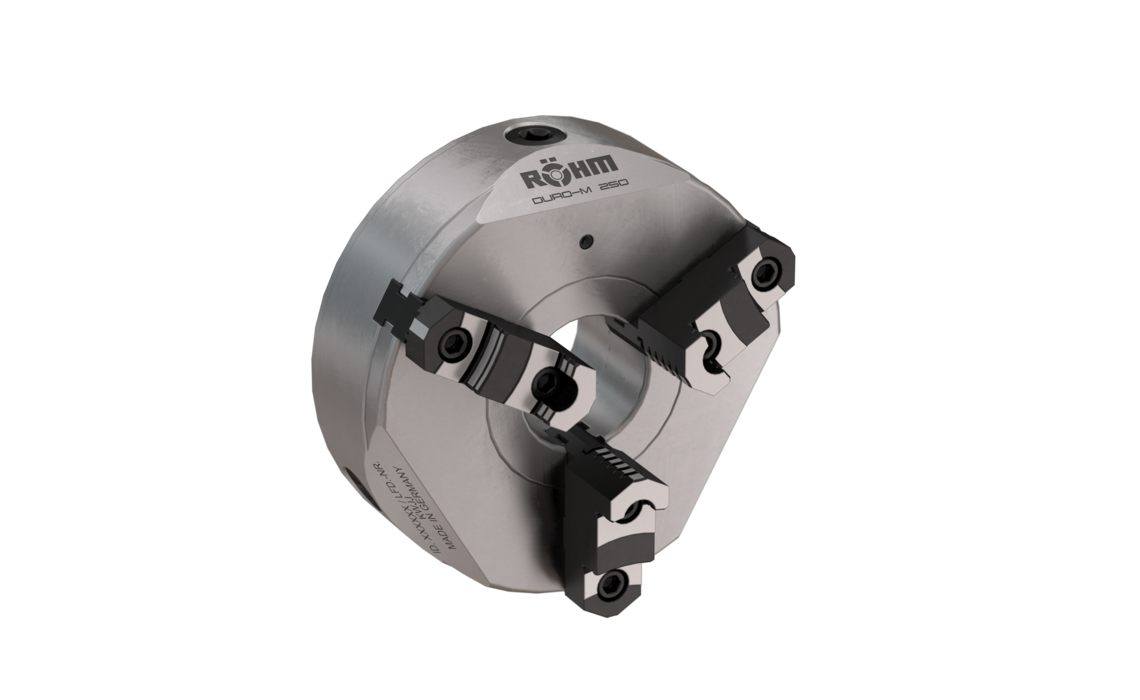

Duro-M, mandrin à spirale plane à 3 mors
Version en acier pour forces de serrage élevées, précision de rotation élevée pour une utilisation universelle sur tours, plateaux circulaires, diviseurs, diamètre extérieur 74-1250 mm ; force de serrage jusqu'à 115 kN

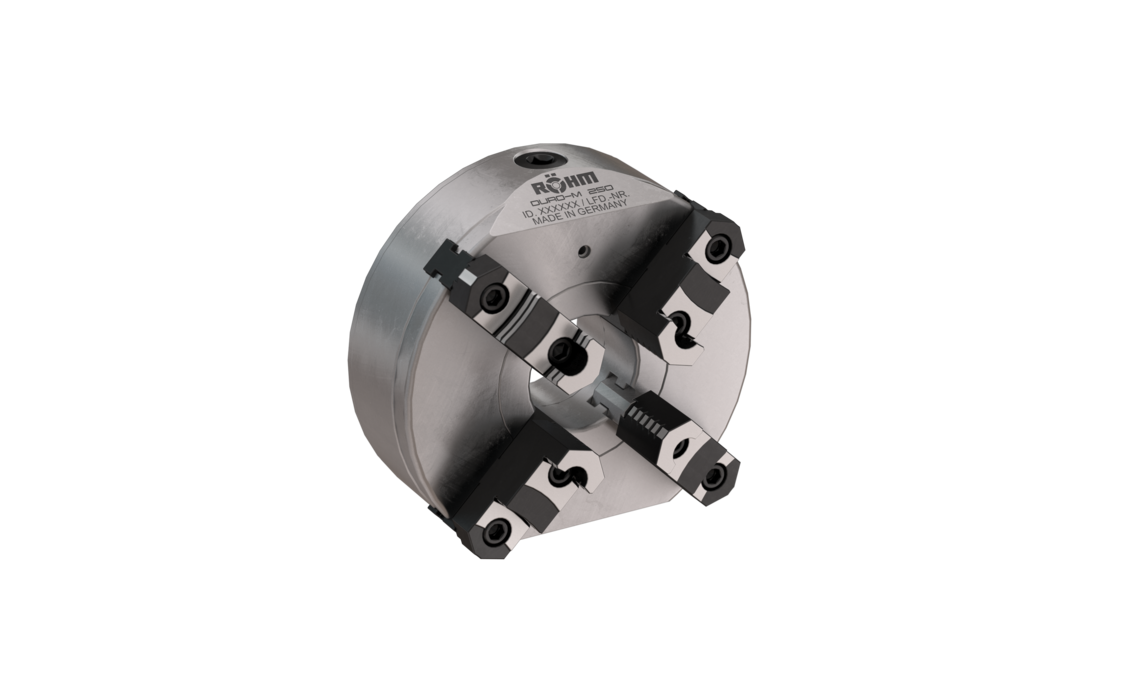

Duro-M, mandrin à spirale plane à 4 mors
Version en acier pour forces de serrage élevées, précision de rotation élevée pour une utilisation universelle sur tours, plateaux circulaires, diviseurs, diamètre extérieur 74-1250 mm ; force de serrage jusqu'à 115 kN

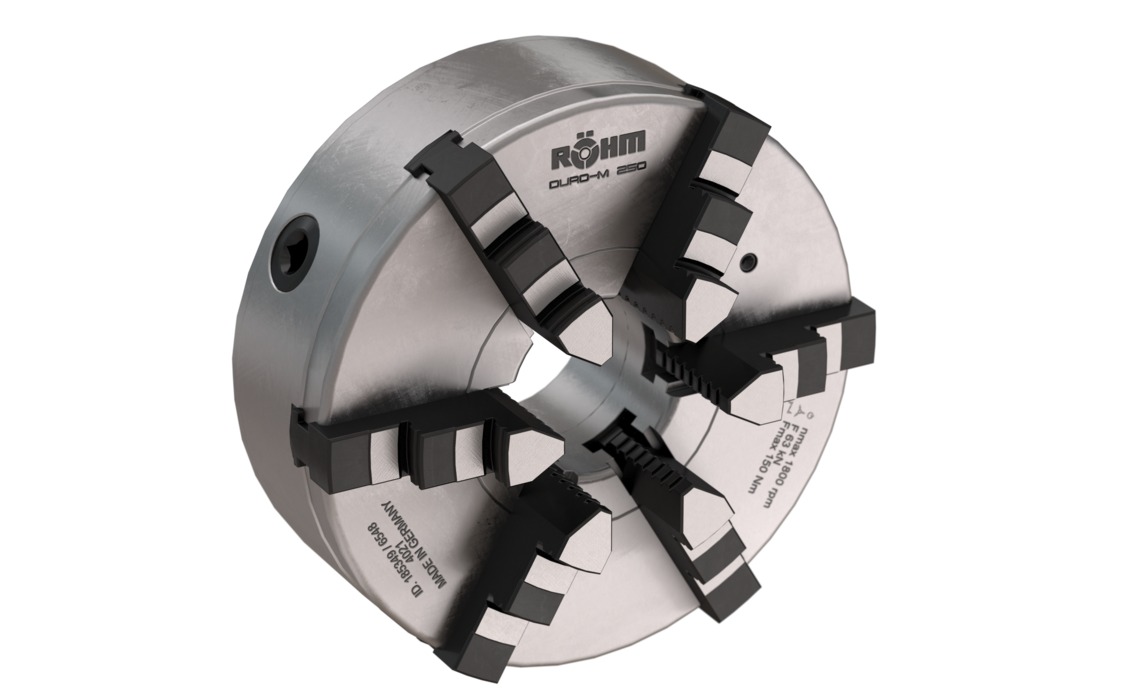

Duro-M, mandrin à spirale plane à 6 mors
Version en acier pour forces de serrage élevées, précision de rotation élevée pour une utilisation universelle sur tours, plateaux circulaires, diviseurs, diamètre extérieur 74-1250 mm ; force de serrage jusqu'à 115 kN
