Plato de torno Duro-M - EL DURO M. DE RÖHM.

HAY UN DURO-M PARA CADA APLICACIÓN

El Duro-M es un plato de torno con accionamiento manual con corona espiral y agujero pasante. Se utiliza principalmente en tornos convencionales para el mecanizado de piezas torneadas. El cuerpo de plato del Duro-M está fabricado básicamente de acero y dimensionado para ofrecer el acceso óptimo; a la vez, el peso y el momento de inercia están optimizados. En el borde exterior tiene un escalón radial anti salpicaduras para la taladrina. La cara frontal esta aligerada por tres planos.

El Duro-M está disponible en versión de dos, tres, cuatro y seis garras. El lado de conexión está disponible con acoplamiento cilíndrico (fijación desde atrás [DIN6350, forma A], fijación desde delante [DIN6350, modificado]), acoplamiento de cono corto (fijación desde delante [ISO 702-1/DIN 55026], Camlock [ISO 702-2/DIN 55029] y bayoneta [ISO 702-3/DIN 55027]).

Opcionalmente, el Duro-M también está disponible con doble guía de garra.

El volumen de suministro del Duro-M incluye un juego de garras para taladro y garras para torno o un juego de garras intercambiables base y reversibles. Las garras están rectificadas desde la fábrica para su plato.

DISEÑADO PARA

Tornos horizontales y verticales con sujeción convencional, así como fresadoras, mesas rotativas y cabezales divisorios. Principalmente en la fabricación de piezas individuales o series pequeñas o en talleres de reparación.

APLICACIÓN

Sujeción de piezas rotacionalmente simétricas para el torneado y fresado

POR QUÉ

  • Gama muy amplia de diámetros (desde Ø74 Ø1250 – tamaños mayores bajo consulta)
  • Cuerpo de plato (así como todos los demás componentes) de acero
  • Todas las interfaces de husillo usuales
  • A elección como plato de 2, 3, 4 y 6 garras
  • A elección con guía doble
  • Fuerza de sujeción elevada
  • Alta precisión de concentricidad hasta 0,02
  • Básicamente, garras pavonadas
  • Peso y momento de inercia optimizados
  • Contorno de interferencia mínimo

POR QUÉ ES UNA BUENA INVERSIÓN

Excelente relación de precio y rendimiento

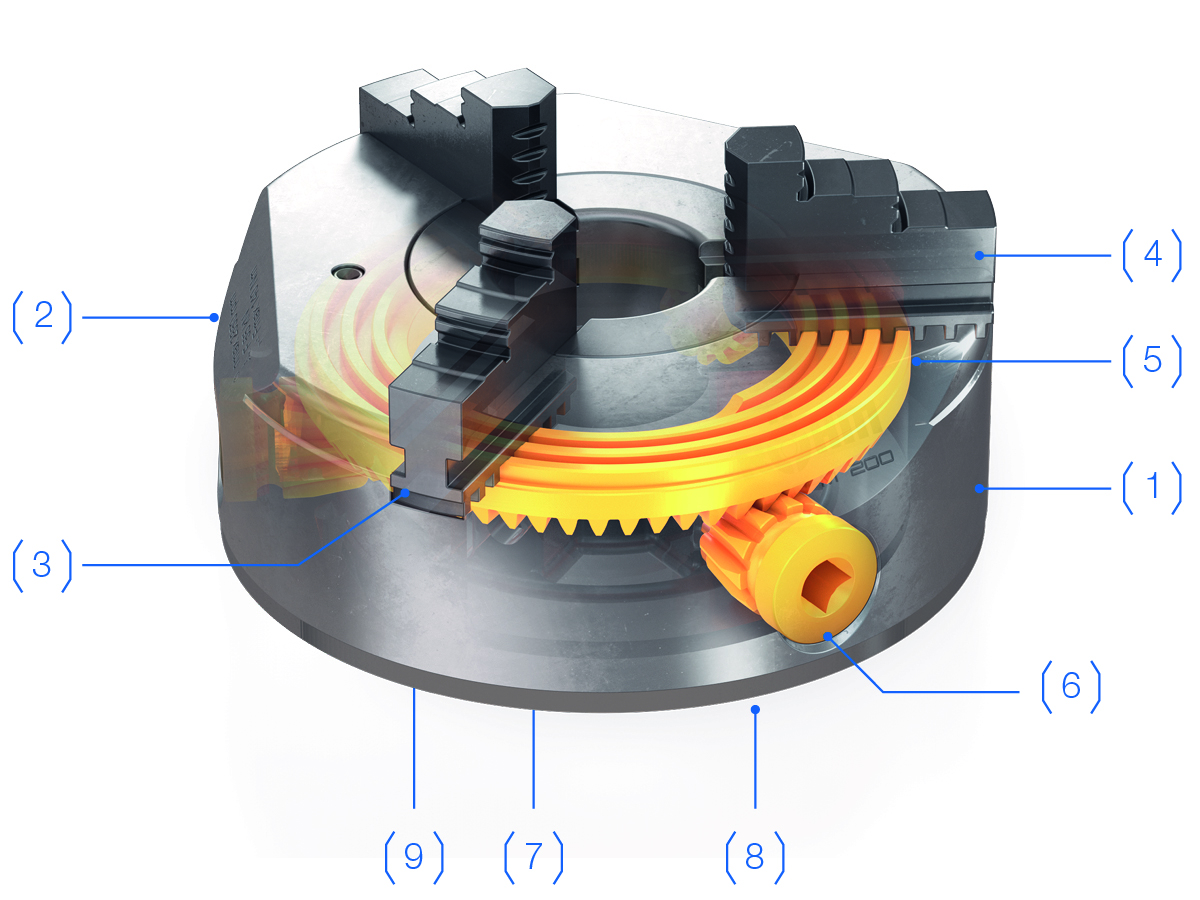

ASÍ FUNCIONA EL DURO-M DE RÖHM

  1. Cuerpo del plato
  2. Lentes
  3. Guía de garra
  4. Garras de sujeción
  5. Corona espiral
  6. Piñón de accionamiento
  7. Tapa
  8. Borde de control
  9. Tornillos de fijación

El Duro-M permite la sujeción céntrica de componentes rotacionalmente simétricos. La sujeción se realiza mediante garras de sujeción (4) que establecen una sujeción axial en el eje de giro a través de un dispositivo de ajuste apropiado. En el llamado plato de corona espiral, como el Duro-M, esto se hace a través de la corona espiral (5). En su parte superior están incorporadas unas guías en forma de espiral. En estas guías engranan las partes inferiores de las garras de sujeción. Al girar la corona espiral, las garras de sujeción se desplazan radialmente y sujetan (o aflojan) la pieza de trabajo.

El giro de la corona espiral tiene lugar a través de uno de varios piñones de accionamiento (6) que poseen un dentado compatible con el que se encuentra en la parte inferior de la corona espiral. Para regular el plato, se inserta la llave tensora en el cabezal de uno de los piñones de accionamiento y se gira después. El bloqueo de los piñones de accionamiento se establece a través de los tornillos de sujeción de los piñones.

Todo el mecanismo compuesto por el piñón de accionamiento y la corona espiral está insertado en el cuerpo del plato (1) y es guiado allí. Gracias al diseño de una sola pieza, esta construcción es muy rígida. En la parte posterior está cerrada por la tapa (7) con tornillos.


DURO-M, 2-, 3-, 4-, 6 MORDAZAS DE SUJECIÓN

Fabricadas en acero para elevadas fuerzas de sujeción, alta concentricidad para una amplia capacidad de uso en tornos, mesas giratorias y accesorios de división. Diámetro exterior de 74 a 1250 y hasta 115 kN de fuerza de sujeción.
