SPK夹紧头

SPK夹紧头用于在极高的更换精度下夹紧托盘

RÖHM夹紧头可用于各种情况下的托盘夹紧。尤其适用对更换精度要求高的部位,例如加工中心或传送自动生产线。夹紧头集成在机台上,可在最小空间内夹紧工件托盘,端跳精度高,可在最为经济的条件下实现定位。

接口由两部分组成:一部分是放入机台中的夹紧头,另一部分是拧入工件中的拉紧螺钉和接口法兰。拉紧螺钉负责力度/形状贴合的连接,接口法兰则负责定心。

如需用于制图的准确尺寸,请访问我们的商店

1:分段式夹钳具备加力效果,可达到极大的夹紧力和刚性

2:坚固的定心锥体保障了高负载能力和精度

3:弹簧组保证了安全的夹紧功能

4:液压活塞用于松开夹紧头

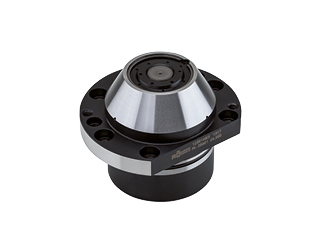

弹簧驱动

用于无液压机台;尺寸:100 – 140;夹紧力可达40 kN

更多信息请访问商店

液压

用于液压机台;尺寸:110 – 140;夹紧力可达37 kN

更多信息请访问商店

拉紧螺钉

用于连接托盘和SPK夹紧头的背面,以形成力/形状贴合的连接;尺寸:110-140;夹紧力可达37 kN

Link to eShop

接口法兰

用于连接托盘和SPK夹紧头的背面,以完成定心;尺寸:110-140;夹紧力可达37 kN
