Mandril para torno com anel espiral

para a produção variável com área de regulação grande das maxilas

Os mandris para torno RÖHM com anel espiral já provaram milhares de vezes a sua eficácia e são usados com sucesso há décadas em tornos, mesas rotativas e divisores. As maxilas podem ser reguladas em toda a área de aperto, para ser possível apertar peças de trabalho com diferentes diâmetros de aperto muito rapidamente e sem deslocar as maxilas.

Com a ajuda do impulso radialmente disposto, a força é transmitida por um dentado cônico para o anel espiral (endurecido) e encaminhada pela espiral para as maxilas de aperto.

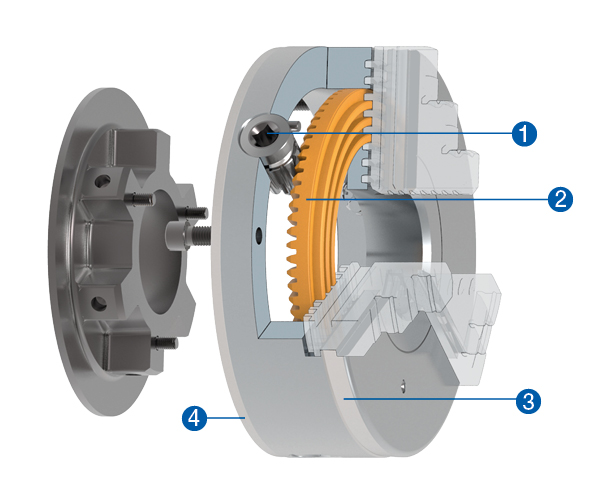

1: Impulso radialmente disposto para divisão definida do torque mediante chave dinamométrica

2: Anel espiral para transmissão de força precisa e regulação rápida das maxilas ao longo de toda a área de aperto

3: Proteção do fuso da máquina contra lubrificante de refrigeração através de bordo de respingos de água

4: Bordo de controle para um ajuste rápido e simples na máquina


Série ZS, 3 maxilas

Versão de aço para elevadas forças de aperto, elevadas precisões de concentricidade para o uso universal em tornos, mesas rotativas, divisores, 80-1250 mm de diâmetro exterior; até 115 kN de força de aperto

Mais no eShop

Série ZS, 4 maxilas

Versão de aço para elevadas forças de aperto, elevadas precisões de concentricidade para o uso universal em tornos, mesas rotativas, divisores, 80-1250 mm de diâmetro exterior; até 115 kN de força de aperto

Mais no eShop

ZG-Orange Line, 3 maxilas

Versão fundida para elevadas forças de aperto, elevadas precisões de concentricidade para o uso universal em tornos, mesas rotativas, divisores, 100-315 mm de diâmetro exterior; até 69 kN de força de aperto

Mais no eShop

ZG-Orange Line, 4 maxilas

Versão fundida para elevadas forças de aperto, elevadas precisões de concentricidade para o uso universal em tornos, mesas rotativas, divisores, 100-315 mm de diâmetro exterior; até 13-69 kN de força de aperto

Mais no eShop
