iJaw
Soluzione di automazione

La nostra soluzione combina il carico e lo scarico automatico dei pezzi con un controllo qualità integrato.

I VOSTRI VANTAGGI IN SINTESI

Abbiamo bisogno del tuo consenso per caricare il video YouTube sulla manutenzione. Con la riproduzione del video di YouTube, i tuoi dati personali vengono trasmessi al gestore della piattaforma e a Paesi terzi. Ulteriori informazioni a tale proposito sono disponibili nella Dichiarazione sulla protezione dei dati.

Aumento della qualità e della precisione
di lavorazione grazie al serraggio centrico con forza ottimale
Riduzione degli scarti di pezzi
mediante la prevenzione di forti squilibri e il monitoraggio della forza di serraggio
Maggiore produttività ed efficienza dei costi
grazie alla funzione di misurazione integrata
Integrazione rapida, flessibile ed economica
della soluzione nel parco macchine esistente

SOLUZIONE DI AUTOMAZIONE CON iJaw
SCOPRITE LE POSSIBILITÀ

LAVORAZIONE AUTOMATICA E SICURA DEI PEZZI GREZZI

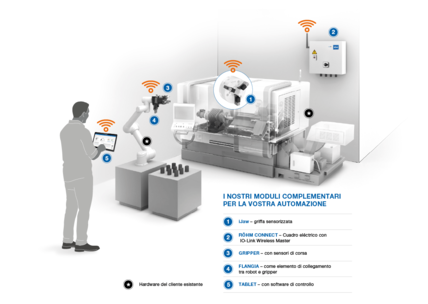

Con la soluzione di automazione iJaw si ottiene una lavorazione dei grezzi affidabile e sicura dal punto di vista del processo. A garantirlo sono il sensore iJaw, il sensore di corsa del gripper, il IO-Link Wireless Master e il comando macchina, che operano insieme in rete. Insieme costituiscono gli elementi centrali della nostra applicazione Smarter Clamping.

IL SENSORE DEL GRIPPER ANALIZZA IL PEZZO GREZZO

La prima misurazione avviene già durante la presa del pezzo grezzo. Il sensore di corsa del gripper esegue una verifica del diametro con una precisione di ± 5 µm. In questa stazione il pezzo grezzo può essere escluso qualora non rispetti le specifiche geometriche.

IL SENSORE iJaw GARANTISCE UN SERRAGGIO SICURO

Dopo il serraggio del pezzo grezzo, il sensore integrato in iJaw effettua ulteriori misurazioni per verificare che la forza di serraggio applicata sia conforme alle specifiche e distribuita in modo simmetrico.
Risultato: solo i pezzi serrati correttamente vengono autorizzati alla lavorazione.

LA SOLUZIONE DI AUTOMAZIONE iJaw ASSICURA UN SERRAGIO CENTRICO DI OGNI PEZZO

La soluzione di automazione iJaw è in grado di rilevare un serraggio eccentrico. Il pezzo grezzo viene quindi riallineato per garantire che solo i grezzi serrati in modo centrico vengano avviati alla lavorazione.

LA SOLUZIONE DI AUTOMAZIONE iJaw GARANTISCE LA QUALITÀ DURANTE IL CARICO

Un ulteriore vantaggio della soluzione consiste nell’assicurare un controllo qualità al 100 %, strutturato su due livelli. Il primo livello prevede il controllo e lo scarto dei pezzi grezzi prima della lavorazione: solo i grezzi entro le tolleranze e serrati in modo centrico vengono lavorati.

LA SOLUZIONE DI AUTOMAZIONE iJaw GARANTISCE LA QUALITÀ DURANTE LO SCARICO

Il secondo livello del controllo qualità avviene durante lo scarico. In questa fase vengono misurate le caratteristiche funzionali critiche dei pezzi finiti – tutto in un’unica operazione, senza perdita di tempo né costi aggiuntivi. Ad esempio, i pezzi finiti possono essere classificati per classi di tolleranza e si possono trarre conclusioni sullo stato dell’utensile.

UTILIZZO DI GRIPPER STANDARD ADATTI AI VOSTRI PEZZI

RÖHM è sinonimo di qualità e varietà nei gripper per pezzi di diverse dimensioni e geometrie. Grazie a un’ampia gamma di prodotti collaudati, offriamo una soluzione per quasi ogni esigenza – il tutto al prezzo di catalogo.
