Tensores compactos para CN

para la máxima precisión de sujeción hasta 60 kN, sujeción con garra delantera fija

Las mordazas compactas CN de RÖHM son idóneas para la fabricación de piezas individuales y en serie. Diferentes diseños y longitudes constructivas permiten la adaptación óptima al área de trabajo, a la pieza y a la tarea de mecanizado. Son especialmente apropiadas para el uso en centros de mecanizado y fresadoras e ideales para el mecanizado de 5 lados. Estas mordazas prémium convencen por su construcción estable y compacta que proporciona la máxima precisión de sujeción y el acceso óptimo a la pieza. Con un simple giro del ajuste previo de la fuerza de sujeción se puede alcanzar una fuerza de sujeción de hasta 60 kN. En piezas sensibles que tienden a la deformación se puede desactivar la multiplicación de fuerza.

La sujeción se realiza en dos pasos: en el primer paso, la mordaza se cierra y se pretensa girando la manivela. En el segundo paso, se sigue girando para tensar una palanca articulada que permite alcanzar la elevada fuerza de sujeción por medio de una multiplicación de fuerza.

Es posible combinar dos mordazas compactas CN de la serie RKE en una torre de sujeción doble. También se pueden combinar cuatro unidades en una torre de sujeción cuádruple.

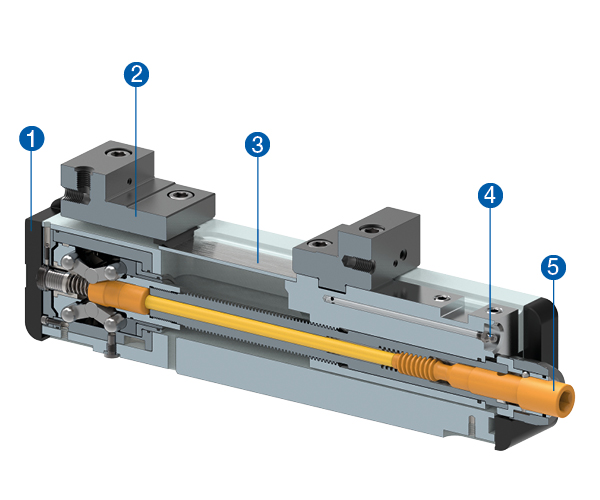

1: Estable cuerpo base de acero y superficies de apoyo y guías templadas y rectificadas por todos los lados

2: Garra de sujeción fija para el posicionamiento exacto

3: La estable protección contra virutas evita la penetración de virutas al interior de la mordaza

4: Lubricación centralizada para la lubricación rápida de todas las superficies funcionales

5: Husillo de accionamiento con ajuste previo de la fuerza de sujeción


RKE

con multiplicador de fuerza para el ajuste previo de la fuerza de sujeción para piezas sensibles, hasta 60 kN, abertura de 315 mm

Más información en la eShop

RKE / hidráulico

con accionamiento hidráulico para la tecnología de automatización, hasta 60 kN, abertura de 315 mm
Bajo consulta

RKE-M

sin multiplicador de fuerza, accionamiento manual, para una fuerza de sujeción sin escalonamiento hasta 60 kN, abertura de 315 mm

Más información en la eShop

RKE-LV

versión acortada con multiplicador de fuerza para el ajuste previo de la fuerza de sujeción para piezas sensibles, hasta 40 kN, abertura de 215 mm

Más informacion en la eShop
